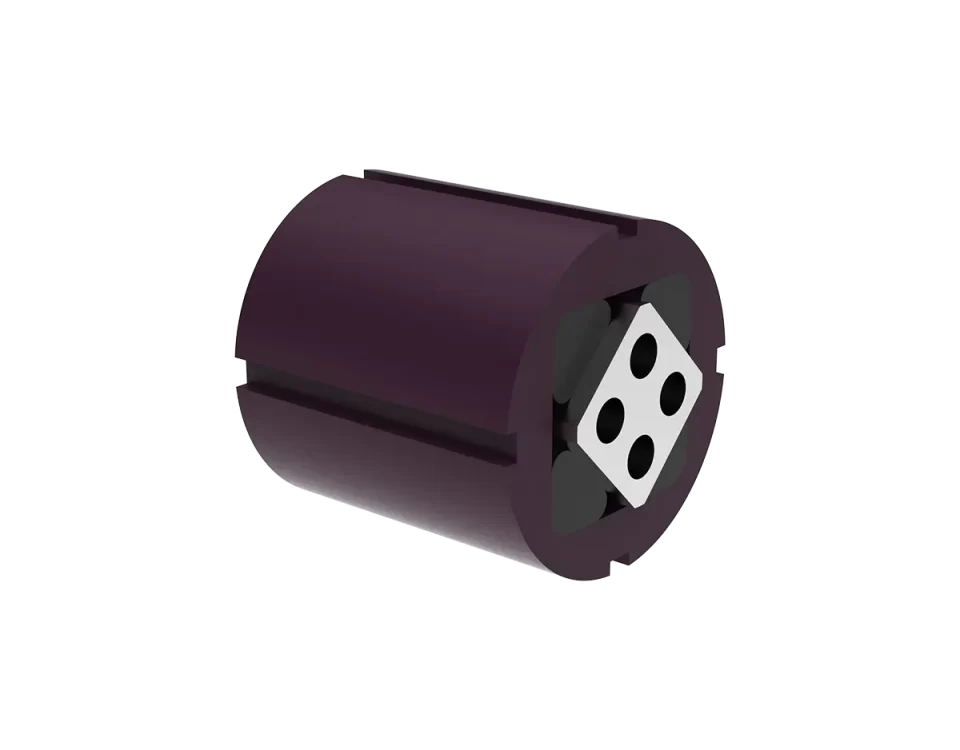

Вибрационный элемент ADK-A состоит из круглого корпуса и внутреннего квадратного стержня. Его можно заказать с двумя, четырьмя отверстиями или с резьбой в каждом отверстии. Крепление к оборудованию производится через выступы на корпусе. Это позволяет второй раме, установленной сверху, изменять направление.

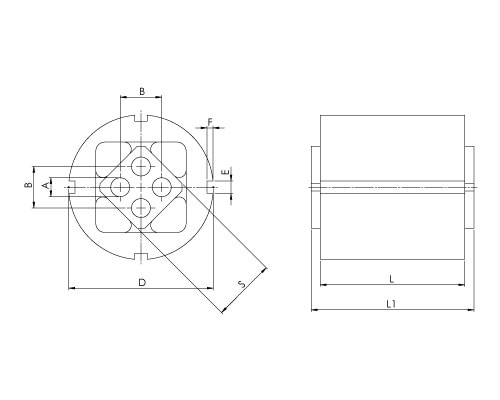

| Model Type | ØA | B | D | E | F | S | L | L1 | Torque M in Nm at α 5° | Torque M in Nm at α 10° | Torque M in Nm at α 15° | Torque M in Nm at α 20° | Torque M in Nm at α 25° | Torque M in Nm at α 30° | Ağırlık Weight (Kg) |
| ADK-A 15x25 | 5 | 10 | 36 | 5 | 2.5 | 16 | 25 | 30 | 0.7 | 1.6 | 2.6 | 4.0 | 5.7 | 8.2 | 0.07 |
| ADK-A 15x40 | 5 | 10 | 36 | 5 | 2.5 | 16 | 40 | 45 | 1.1 | 2.5 | 4.2 | 6.4 | 9.2 | 13.2 | 0.11 |
| ADK-A 15x60 | 5 | 10 | 36 | 5 | 2.5 | 16 | 60 | 65 | 1.6 | 3.8 | 6.3 | 9.6 | 13.8 | 19.8 | 0.16 |
| ADK-A 18x30 | 6 | 12 | 45 | 5 | 2.5 | 18 | 30 | 35 | 1.9 | 4.5 | 7.5 | 11.0 | 15.0 | 20.6 | 0.12 |
| ADK-A 18x50 | 6 | 12 | 45 | 5 | 2.5 | 18 | 50 | 55 | 3.2 | 7.5 | 12.5 | 18.3 | 25.0 | 34.4 | 0.20 |
| ADK-A 18x80 | 6 | 12 | 45 | 5 | 2.5 | 18 | 80 | 85 | 5.1 | 12.0 | 20.0 | 29.3 | 40.0 | 55.0 | 0.31 |
| ADK-A 27x40 | 8 | 18 | 62 | 6 | 3 | 25 | 40 | 45 | 4.7 | 10.7 | 17.5 | 26.9 | 39.5 | 57.0 | 0.25 |
| ADK-A 27x60 | 8 | 18 | 62 | 6 | 3 | 25 | 60 | 65 | 7.0 | 16.0 | 26.3 | 40.3 | 59.3 | 85.5 | 0.37 |
| ADK-A 27x100 | 8 | 18 | 62 | 6 | 3 | 25 | 100 | 105 | 11.7 | 26.7 | 43.8 | 67.2 | 98.8 | 142.5 | 0.62 |
| ADK-A 38x60 | 10 | 25 | 80 | 7 | 3.5 | 35 | 60 | 70 | 13.0 | 30.4 | 50.6 | 78.0 | 113.0 | 162.0 | 0.63 |
| ADK-A 38x80 | 10 | 25 | 80 | 7 | 3.5 | 35 | 80 | 90 | 17.3 | 40.5 | 67.5 | 104.0 | 151.0 | 216.0 | 0.83 |
| ADK-A 38x120 | 10 | 25 | 80 | 7 | 3.5 | 35 | 120 | 130 | 26.1 | 60.8 | 101.2 | 156.0 | 226.0 | 324.0 | 1.21 |
| ADK-A 45x80 | 12 | 35 | 95 | 8 | 4 | 45 | 80 | 90 | 27.6 | 62.4 | 104.0 | 160.0 | 222.0 | 320.0 | 1.10 |
| ADK-A 45x100 | 12 | 35 | 95 | 8 | 4 | 45 | 100 | 110 | 34.5 | 78.0 | 130.0 | 200.0 | 278.0 | 400.0 | 1.37 |
| ADK-A 45x150 | 12 | 35 | 95 | 8 | 4 | 45 | 150 | 160 | 51.8 | 117.0 | 195.0 | 300.0 | 420.0 | 600.0 | 2.03 |
| ADK-A 50x120 | M12x40 | 40 | 108 | 8 | 4 | 50 | 120 | 130 | 51.0 | 133.0 | 250.0 | 395.0 | 570.0 | 780.0 | 2.39 |
| ADK-A 50x200 | M12x40 | 40 | 108 | 8 | 4 | 50 | 200 | 210 | 102.0 | 260.0 | 475.0 | 745.0 | 1070.0 | 1450.0 | 3.99 |
| ADK-A 50x300 | M12x40 | 40 | 108 | 8 | 4 | 50 | 300 | 310 | 150.0 | 385.0 | 700.0 | 1100.0 | 1590.0 | 2160.0 | 5.99 |
