Это натяжные рычаги, используемые для поддержания натяжения в цепных и ременных натяжных системах.
С помощью мыши или пальца перетащите и поверните
Это натяжные рычаги, используемые для поддержания натяжения в цепных и ременных натяжных системах.

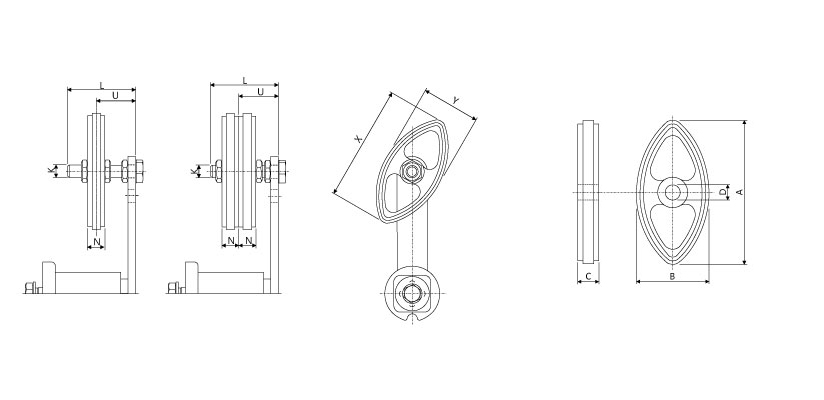

| Model / Type | DIN 8187 | MODEL | X | Y | K | L | N | Somun Tork Torque hex nut 0,5d (Nm) | "Uygulama Ağırlığı Adjusting range track U" | "Model Size (ASE)" | Ağırlık Weight (Kg) |
| TEKLİ - "S" | |||||||||||
| 35 | ISO 06 B-1 | AP3/8'' 8S | 75 | 40 | M8 | 45 | 10,2 | 11 | 19-34 | ASE 10 | 0,05 |
| 40 | ISO 08 B-1 | AP1/2'' 10S | 96 | 50 | M10 | 55 | 13,9 | 20 | 23-41 | ASE 15/18 | 0,1 |
| 50 | ISO 10 B-1 | AP5/8'' 10S | 126 | 65 | M10 | 55 | 16,6 | 20 | 27-39 | ASE 18 | 0,13 |
| 60 | ISO 12 B-1 | AP3/4'' 12S | 148 | 74 | M12 | 80 | 19,5 | 35 | 30-61 | ASE 27 | 0,22 |
| ÇİFTLİ - "D" | |||||||||||
| 35 | ISO 06 B-2 | AP3/8'' 8S | 75 | 40 | M8 | 45 | 10,2 | 11 | 23-30 | ASE 10 | 0.31 |
| 40 | ISO 08 B-2 | AP1/2'' 10S | 96 | 50 | M10 | 55 | 13,9 | 20 | 29-34 | ASE 15/18 | 0.25 |
| 50 | ISO 10 B-2 | AP5/8'' 10S | 126 | 65 | M10 | 55 | 16,6 | 20 | 35-46 | ASE 18 | 0.37 |
| 60 | ISO 12 B-2 | AP3/4'' 12S | 148 | 74 | M12 | 80 | 19,5 | 35 | 40-52 | ASE 27 | 0.62 |
